창호기술 : 독일 시스템창호의 대명사 ‘슈코(SCHUCO)’의 패시브 하우스를 넘어선 제로 에너지급 주택을 만나다!

독일은 세계적으로 앞서가는 에너지 선진국으로 현재 세계의 친환경 기술을 이끄는 나라로 손꼽히고 있다. 독일의 많은 가정은 적은 에너지만으로도 쾌적한 실내환경을 유지할 수 있도록 설계돼 있다. 이러한 집을 ‘패시브 하우스’라고 하는데, 이 개념 또한 독일에서 탄생한 것이다. ‘패시브 하우스’를 설계하는데 있어 창호의 역할은 대단히 중요하다. 건물의 열손실 중 약 40%가 창호를 통해 발생하기 때문이다. 성능 좋은 창호를 쓸수록 건물의 에너지 효율은 올라가기 마련이다. 이런 까닭에 독일에는 일반 창호에 비해 단열, 기밀, 방음 성능 등이 뛰어난 ‘시스템창호’가 보편화돼 있고, 세계적 창호회사들이 자리해 있다.

독일 빌레벨트에 본사를 둔 슈코(Schuco)는 1951년 창립된 독일의 대표적 창호기업이다. 알루미늄과 스틸, 강화플라스틱을 주재료로 문과 창호를 비롯해 단열재와 보안장치 등 건물 겉면을 구성하는 요소들을 만든다. 제작뿐만 아니라 디자인과 편의성, 보안 기능을 접목한 하이테크놀로지 제품들도 선보이고 있다.

슈코는 국내에서는 1988년 이건창호와 독점 기술제휴를 체결하고 20년이 넘게 협력 관계를 유지하고 있다. 최근 국내에서도 건축 및 인테리어 자재 선택 시 디자인뿐만 아니라 성능, 안전성까지 다양한 요소를 고려하는 소비자가 늘면서 고급빌라, 단독주택에서도 슈코 기술을 적용한 주택을 찾아볼 수 있다.

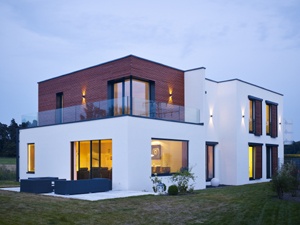

Private Home in Schwanstetten, Germany

독일 슈바슈데텐에 위치한 이 단독주택은 건축주의 현대적 감각과 에너지 절약 건축 기술에 대한 높은 관심을 바탕으로 건물 설계/구축이 이루어졌는데, 결과적으로 집의 편안함과 높은 에너지 절약 수준을 구현하여 패시브하우스를 넘어서는 주택으로 완성됐다.

이 주택에는 패시브하우스 인증(certification)을 받은 고효율 시스템창호 ‘AWS 90.SI’부터 넓은 시야 확보를 자랑하는 슬라이딩 도어 ‘ASS 77 PD.HI’, 차양막 ‘Schuco Solar shading’ 등 다양한 슈코사의 제품이 적용됐다. 전체적으로 열관류율 Ug =0.6 W/m²K 의 삼중유리를 사용해 에너지 효율이 매우 높고, 제품들의 디자인 역시 뛰어나 성능뿐만 아니라 아름다운 형태도 갖춘 주택이다.

건물의 삼면에 들어간 ‘AWS 90.SI’은 전자식으로 차양(Solar shading)과 눈부심 방지 시스템(anti-glare protection system)을 컨트롤 할 수 있는 것이 특징이며, 정문에 설치된 알루미늄 시스템도어 ‘ADS 90.SI’는 전자식 잠금장치(Electric lock)를 탑재하고 있는 패널로 구동된다.

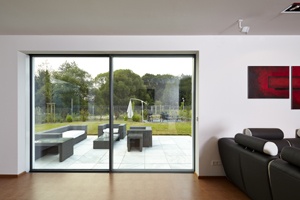

거실과 테라스 사이의 중간에 설치되어 있는 알루미늄 창호 ‘ASS 77 PD.HI’는 아이패드(i-pad)로 편리하게 문을 여닫을 수 있다. 그 외에도 건물 전체적으로 환기(Ventilation), 음영(Shading), 조명(Lighting), 난방(Heating) 및 경보 시스템(Alarm system)도 전자동으로 제어된다.

‘ASS 77 PD.HI’에서의 PD는 ‘파노라마 디자인(Panorama Design)’을 뜻하는 말로, 창문의 프레임이 불과 30mm밖에 되지 않아 뛰어난 시야(view)를 자랑하면서 기존창문에 전혀 뒤떨어지지 않는 단열성능도 가지고 있는 뛰어난 슬라이딩 도어다. 또한 지문인식 개폐 시스템 등의 다양한 첨단 옵션 적용이 가능한 점도 하나의 특징이다.

이 건물은 기능뿐만 아니라 제로 에너지 하우스를 위한 기능도 돋보인다. 네 개의 태양열 수집기(solar thermal collector)와 지붕에 설치된 PV 모듈은 건물의 단열능력을 보완하고, 실생활에 사용할 수 있는 온수를 공급하는데 기여하고 있다.

주거종류 : 단독주택(개인주택)
위치 : 독일 슈바슈테덴(Schwanstetten, Germany)
면적 : 약 360 m²
에너지 효율기준 : 패시브하우스(Passive House) or 제로 에너지 하우스급(Almost Zero-energy house)
완공 : 2013년

적용 슈코(Schuco) 품목 리스트
창 : AWS 90.SI(Super Insulation)
도어 : ADS 90.SI

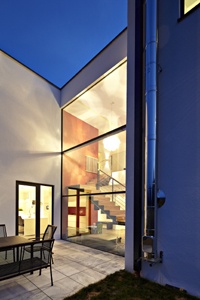

단열 커튼월 (Facade) : FW50+.SI AOS(Added On Structure) fixed glazing
슬라이딩 도어 : ASS 77 PD.HI(Panorama design, High Insulation)
차양막 : Schuco CTB(Concealed Toughened Blind) solar shading
/ Schuco ALB(Aluminium Louvre Blades) 105 solar shading, movable design with timber infills

자료협조_(주)이건창호
